產品名稱：Atmel A5D3X評估板
| 名稱 | 型號 | 處理器 | 主頻 | 內存 | 存儲 | 系統 | 價格 | ||||||||||||||||||||||
| 配置1 | LST-EVB5D3X-512D512N07RL-053-CC-L | SAMA5D36 | 536M | 512MB | 512MB NAND | Linux? | . | ||||||||||||||||||||||
如需其他配置，請聯系客服改價！?
LST-EVB5D3X是北京立薩科技有限公司開發的基于SAMA5D3X處理器的嵌入式核心板模塊。最高536MHz主頻的Cortex-A5內核，可提供快速的數據處理和流暢的界面切換。該產品自帶7路UART、2路CAN-Bus，3路USB OTG、2路以太網等接口，具有強大的通訊功能。
| SAMA5D3X ARM Cortex?-A5 Processors | |||||||||||||||||||||||||||||
| Core Feature | SAMA5D31 | SAMA5D33 | SAMA5D34 | SAMA5D35 | SAMA5D36 | ? | |||||||||||||||||||||||
| Package | 15x15mm, 0.8mm (ZCZ) | ||||||||||||||||||||||||||||
| CPU Speed (MHz) | 536 | 536 | 536 | 536 | 536 | ? | |||||||||||||||||||||||
| Core Internal Memory | 128KB SRAM shared w/ | ||||||||||||||||||||||||||||
| Data 32KB Cache, Programmable 32KB Cache | |||||||||||||||||||||||||||||
| On-chip L2 (KB) | Data 32KB Cache, Programmable 32KB Cache | ||||||||||||||||||||||||||||
| External Memory Interface | DDR2/LPDDR/LPDDR2, 2x16-bit, NAND ECC | ||||||||||||||||||||||||||||
| Graphics | - | - | - | - | - | ||||||||||||||||||||||||
| OS Support | Linux, Android | ||||||||||||||||||||||||||||
| Other Hardware Acceleration | Crypto Accelerator | Crypto Accelerator | 2 PRU-ICSS? Crypto Accelerator | 2 PRU-ICSS? Crypto Accelerator ? + EtherCAT slave support | 2 PRU-ICSS? Crypto Accelerator | ? | |||||||||||||||||||||||
| 10/100/1000 EMAC | EMAC | GMAC | GMAC | EMAC,GMAC | EMAC,GMAC | ? | |||||||||||||||||||||||
| USB 2.0 OTG + PHY | 3 | ||||||||||||||||||||||||||||
| Serial Ports | 7 UART, 2 SPI, 2 I2C, 2 McASP, 2 CAN, 8 Timers | ||||||||||||||||||||||||||||
| System | EDMA, WDT, RTC, 3 eQEP, 3 eCAP, JTAG, ADC (8ch) | ||||||||||||||||||||||||||||
| Parallel | 2 MMC/SD/SDIO, GPIO | ||||||||||||||||||||||||||||

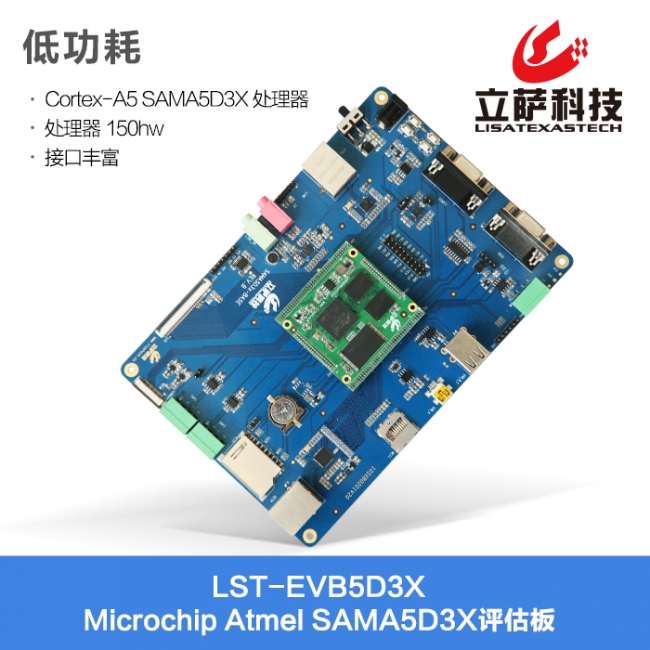

LST-EVB5D3X評估板
?
| 項目 | 參數 | 配置 | |||||||||||||||||||||||||||
| CPU | ATMEL SAMA5D36 (536MHz主頻)? Cortex-A5處理器 | 可選 | |||||||||||||||||||||||||||
| 內存 | 512MB | 可選 | |||||||||||||||||||||||||||
| Flash | 256MB/512MB NAND? | 可選 | |||||||||||||||||||||||||||
| 項目? | 參數 | ||||||||||||||||||||||||||||
| 網口 | 1路EMAC,1路GMAC | ||||||||||||||||||||||||||||
| USB | 可擴展1路獨立USB OTG，2路USB host | ||||||||||||||||||||||||||||
| UART | 可擴展7路串口 | ||||||||||||||||||||||||||||
| I2C | 可擴展2路I2C總線 | ||||||||||||||||||||||||||||
| SPI | 可擴展2路SPI | ||||||||||||||||||||||||||||
| SDIO | 2路SDIO | ||||||||||||||||||||||||||||
| PWM | 2路PWM | ||||||||||||||||||||||||||||
| GPIO | 2路（最多支持160路,與其他引腳復用） | ||||||||||||||||||||||||||||
| LCD | 24Bit RGB | ||||||||||||||||||||||||||||
| ADC | 12路（4路用作電阻觸摸屏） | ||||||||||||||||||||||||||||
| CAN | （最多支持2路，與其它引腳復用） | ||||||||||||||||||||||||||||
| 備注： | 核心板已引出SAMA5D3X的所有功能引腳 | ||||||||||||||||||||||||||||
| 項目 | 參數 | ||||||||||||||||||||||||||||
| 工作溫度 | -40~+ 85℃工業級 | ||||||||||||||||||||||||||||
| 存儲環境溫度 | -50～100 ℃ | ||||||||||||||||||||||||||||
| 存儲環境濕度 | 20%~90%，非冷凝 | ||||||||||||||||||||||||||||
| 機械尺寸 | 50mm x 50 mm,4mm | ||||||||||||||||||||||||||||
| PCB規格 | 8層板設計，沉金工藝，獨立的完整接地層，無鉛化工藝 | ||||||||||||||||||||||||||||
| 電源供電 | 3.6V～5V | ||||||||||||||||||||||||||||
| 靜態系統功耗 | 約0.15W | ||||||||||||||||||||||||||||
| 接口類型 | 2個80PIN與2個40PIN雙排插針接口（1.27間距） | ||||||||||||||||||||||||||||
? ? ? ? ?
? ? ? ? ?
| 類 別 | 名稱 | 備注 | |||||||||||||||||||||||||||
| 開發環境 | Vmware-workstation | 版本12.0.0以上 | |||||||||||||||||||||||||||
| ubuntu-12-04 | 推薦32bit版本 | ||||||||||||||||||||||||||||
| 燒寫鏡像 | ? | ? | |||||||||||||||||||||||||||
| 引導程序 | bootstrap | 版本at91bootstrap-3.7.1 | |||||||||||||||||||||||||||
| u-boot | 版本u-boot-at91-linux4sam_4.6 | ||||||||||||||||||||||||||||
| linux內核 | Linux | 版本linux-at91-linux4sam_4.2 | |||||||||||||||||||||||||||
| 驅動程序 | USB OTG | ? | |||||||||||||||||||||||||||
| 100M Ethernet | ? | ||||||||||||||||||||||||||||
| 1000M Ethernet | ? | ||||||||||||||||||||||||||||
| SD | ? | ||||||||||||||||||||||||||||
| NandFlash | ? | ||||||||||||||||||||||||||||
| Audio | ? | ||||||||||||||||||||||||||||
| Touchpad | ? | ||||||||||||||||||||||||||||
| LCD Controller | ? | ||||||||||||||||||||||||||||
| camera | ? | ||||||||||||||||||||||||||||
| CAN | ? | ||||||||||||||||||||||||||||
| UART | ? | ||||||||||||||||||||||||||||
| I2C | ? | ||||||||||||||||||||||||||||
| LED | ? | ||||||||||||||||||||||||||||
| SPI | ? | ||||||||||||||||||||||||||||
| 測試代碼 | RS232測試程序 | ? | |||||||||||||||||||||||||||
| RS485測試程序 | ? | ||||||||||||||||||||||||||||
| SPI測試程序 | ? | ||||||||||||||||||||||||||||
| 命令測試環境 | 100M Ethernet | ? | |||||||||||||||||||||||||||
| 1000M Ethernet | ? | ||||||||||||||||||||||||||||
| NandFlash | ? | ||||||||||||||||||||||||||||
| Audio | ? | ||||||||||||||||||||||||||||
| camera | ? | ||||||||||||||||||||||||||||
| CAN | ? | ||||||||||||||||||||||||||||
| RS232 | ? | ||||||||||||||||||||||||||||
| RS485 | ? | ||||||||||||||||||||||||||||
| I2C | ? | ||||||||||||||||||||||||||||
| SPI | ? | ||||||||||||||||||||||||||||
| 圖形測試環境 | Touchpad | ? | |||||||||||||||||||||||||||
| LCD Controller | ? | ||||||||||||||||||||||||||||
?
?
| 標配 | 名稱 | 數量 | 備注 | ||||||||||||||||||||||||||
|
核心板 |
1 | ? | |||||||||||||||||||||||||||
|
底板 |
1 | ? | |||||||||||||||||||||||||||
|
?開發資料 |
1 | ? | |||||||||||||||||||||||||||
? ? ? ? ?
| 選配 | 名稱 | 數量 | 備注 | ||||||||||||||||||||||||||
|
屏 |
? | ? | |||||||||||||||||||||||||||
|
? 電源 |
? | ? ? ? ? ? ? ? ? ? ? . | |||||||||||||||||||||||||||
?
l超高性價比
